一、概述
隨著電力工業迅猛發展，火電系統將原水力除灰改為干式除灰，不但節省了大量水資源，而且對煤灰可制造水泥，煤灰磚、修筑公路等有價值利用，改善環境污染具有重要意義。
DYK系列空氣電加熱器，與火電廠干式除灰系統的配套設備，擔負在除塵器集灰斗氣化、灰庫氣化、空氣輸送斜槽供熱任務，保持煤灰流暢。經多年生產運行，性能可靠，該系列產品具有使用維修方便、加熱效果好等特點。
DYK空氣加熱裝置在化工、冶金，紡織等行止也得到應用，進一步推動了該產品性能的不斷完善及產品質量的提高。
二主要技術參數
1、電源電壓 380V5OH， (三相四線)
2、加熱器本體工作壓力 ≤0.6MPa
3、加熱器本體最大承壓 ≤0.8MPa
4、額定功率范圍 15-120KW
5、空氣加熱溫度范圍 100
6、最高加熱溫度
7、測溫元件分度號 Pt1000
8、溫度測量，指示范圍 0
9、溫度測量，指示精度 ≤±0.5% 士1個字
10、溫度控制精度 ≤±1.0%
11、溫度變送輸出信號 4-2OmA/0
12、總效率 ≈90%
三、工作原理簡介

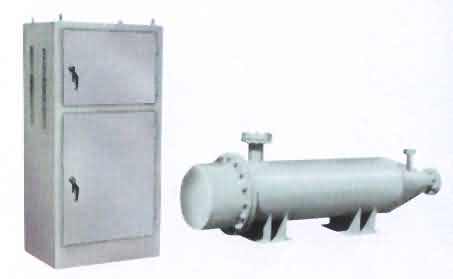

l、DYK為管形臥式，外型與現場物狀協調，可座地安裝，亦可吊裝在管路中，主體為筒形艙體，艙內以錯排方式裝有電熱元件，測溫元件從中部伸至前端錐體部位，導流板同時起著支承電熱元件作用，與后擋板組成一體，成為電熱總成，結構合理且方便維護。
2、控制系統由數字溫度調節儀，三相可控硅電壓調整器，可控硅主回路，組成溫度測量、控制系統。設有與氣源風機聯鎖(聯動)接口，遠控開關接口，并有4～2OmA/0～400℃溫度遠傳統一信號，供值班室設表監視運行情況，柜內設超溫保護、電熱元件檢測顯示，其功能滿足了現場配套，給維護帶來方便。
3、工作原理是，壓力空氣由母管進入DYK空氣換熱艙，在導流板的引流作用下，成波浪式運動前移，同時充分與電熱元件的表面熱功率進行熱交換，使氣流得到迅速，高效加熱。
被加熱氣流到達末端時，設在此處的溫度測量元件將氣流溫度檢測出來并送到DYK中的數字溫度調節儀，經變送、放大，輸出0-1OmA的調節信號，去控制三相可控硅電壓調整器的移相角 (或此例信號)從而控制了可控硅的導通角 (或通斷比)，達到調節輸出功率，完成空氣加熱的溫度控制。
