PTC自動恒溫特性
PTC基本特性：
PTC是正溫度系數電阻（Positive Temperature Coefficient）的縮寫。最常用的PTC是以鈦酸鋇（BaTiO3）為基本組成的半導電阻體，低溫時電阻值小，導電性好；高溫時電阻變大，導電性差。電阻隨溫度的變化而變化是PTC的最大特性，也叫做R-T電阻-溫度特性。

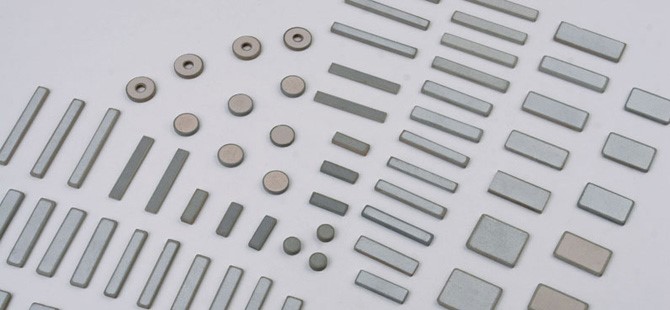

PTC發熱片的外形：
PTC 特性：
R-T電阻-溫度特性說明：

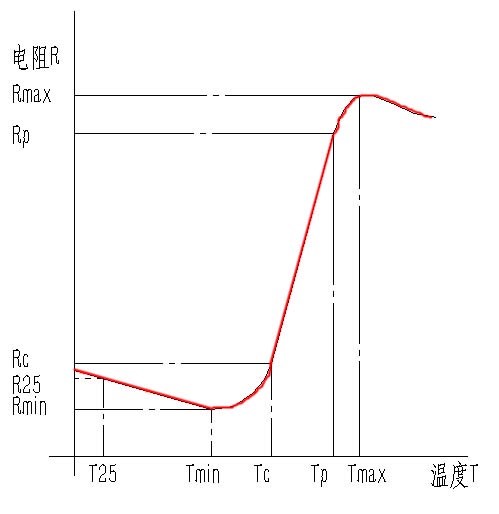

在此簡要說明與恒溫加熱有關的R-T特性，如下圖：
電阻一開始變小，最小電阻位置電流最大，功率最大；
然后隨著溫度增加，電阻會變大，如果散熱好，電阻會在Rc附近，如果散熱條件不好，電阻會增大，最大會達到Rmax，此時功率電流最小。
PTC能發出的熱和它自身的結構特性有關，達到極限后，即使電壓增加，也不會有功率增加。
R25 零功率電阻：及在25ºC環境溫度下測的的零功率電阻值；
Rmin 最小電阻：PTC具有的最小電阻；
Rmax 最大電阻：元件達到最高溫度時的電阻；
Rc 開關電阻：即居里點溫度時對應的電阻；
Rp 最大工作電阻：上限工作溫度所對應的電阻；
Tc 居里溫度：它是PTC半導瓷相變的開始點，一般為PTC元件Rmin二倍
阻值時所對應的溫度點；
Tmax 最大溫度：元件可達到的最高溫度；
Tp 最大工作溫度：工作范圍內的上限溫度；
Tmin 最小溫度：元件（正常）呈現最小電阻時的溫度；
T25 標準室溫

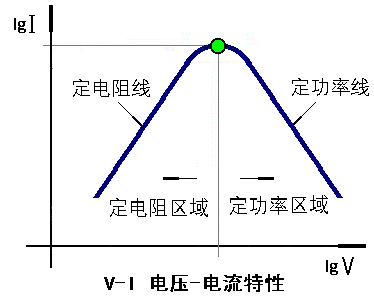

V-I電壓-電流特性
左圖是指PTCR加上電壓達到熱平衡時電壓和電流的關系，也稱靜態特性。電壓逐漸增加時，電流呈直線上升，達到最大值后則隨之直線下降。電流最大點叫V-I峰值，在V-I峰值電壓以下維持定電阻區域，在峰值以上電壓時，即使改變外加電壓也維持電功率幾乎不變的定功率區域。

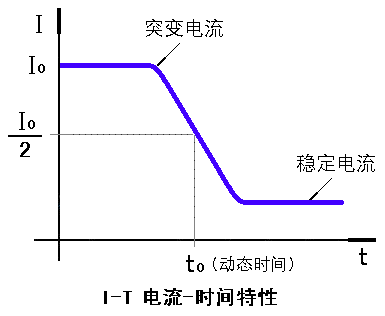

I-T電流-時間特性
在右示I-T圖中，若PTCR處于定電阻區域時，則電流不隨時間而變化，此時當施加V-I峰值以上電壓時，由于其電阻低而流過大電流，但隨著時間延長由于自身發熱而溫度上升，顯示出電阻增大而電流減小的特性。
PTC元件在空調中使用的優缺點對比：
PTC最大優勢就是溫度的安全性。發熱元件自身最高不超過300ºC，而且這種溫度的安全性是來自自身的特性，不需借助溫控器調節，確保避免發生火災事故。
PTC是溫度穩定，功率、電流、電阻變化；帶來問題是功率、電流隨散熱條件變化；零線有電流；可控硅控制零線電流大；有功率衰減；
我公司PTC電加熱器的優勢
我公司PTC在選材上堅持以質量為主，產品綜合性能穩定。我公司長期給商用和中央空調配套，了解中央空調電加熱器的一些特性和要求，針對PTC在空調中使用的問題，做了相應改進，設計了2種專用PTC產品，并申請了專利。
